ТС-ТВК-02
Назначение и область применения
Тепловычислители ТВК-02 предназначены для работы в составе теплосчетчиков при измерении и регистрации параметров теплоносителя и тепловой энергии в водяных системах теплоснабжения различной конфигурации. Вычислители обеспечивают измерение параметров теплоносителя, а также учет тепловой энергии по данным об измеренных параметрах теплоносителя.
Область применения: узлы коммерческого учета для водяных систем теплоснабжения на различных объектах теплоэнергетического комплекса и промышленных предприятиях, в жилищно-коммунальном хозяйстве, а также автоматизированные системы сбора и контроля технологических параметров.
Принцип работы ТВК-02 основан на непосредственном преобразовании сигналов от первичных преобразователей расхода, температуры и давления, пропорциональных измеряемой величине, в значения параметров теплоносителя и последующем вычислении по известным уравнениям, массы, объема теплоносителя и тепловой энергии.

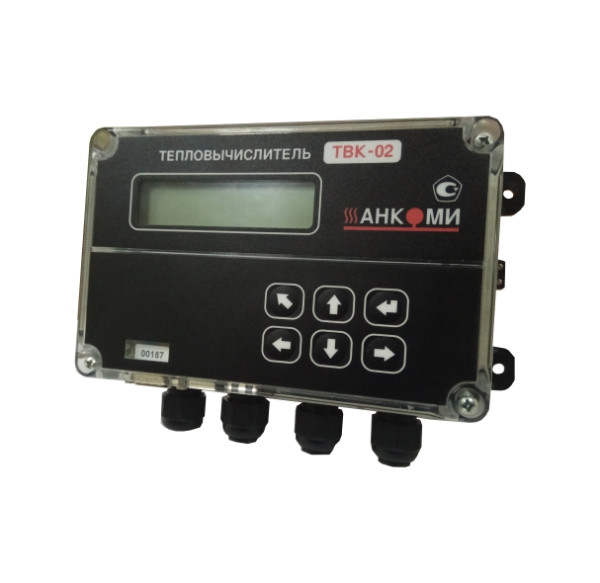

В состав ТВК-02 входят: плата вычислителя и плата коммутации, размещенные в верхней и нижней крышках корпуса соответственно, разъемы для подключения внешних устройств и гермовводы для подключения кабелей от измерительных преобразователей, а также кнопки управления и ЖКИ (дисплей).
Измерительные преобразователи, подключаются к соответствующим измерительным каналам ТВК-01, которые обеспечивают преобразование входного сигнала в значение измеряемого параметра:
- объема (расхода) с импульсным выходом типа "открытый коллектор", "сухой контакт" или активный сигнал с ценой ("весом") импульса 0,000001…1000 м3/имп;
- температуры и разности температур с однотипными номинальными статическими характеристиками (далее НСХ) 100П, Pt100, 500П, Pt500 по ГОСТ 6651-2009;
- давления с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011-80.
Особенности
- Широкий выбор схем измерения;
- Возможность подключения до 6 преобразователей расхода или счетчиков воды;
- Возможность подключения до 5 термопреобразователей сопротивления;
- Возможность подключения до 6 преобразователей давления;
- Возможность настройки, контроля параметров и реакций на нештатные ситуации;
- Наличие журнала оператора и нештатных ситуаций;
- Просмотр всех архивов и текущих параметров на ЖКИ;
- Возможность объединения в информационную сеть для передачи и дистанционного снятия архивных и текущих данных;
- Межповерочный интервал 4 года;
Возможности
Тепловычислитель ТВК-02 регистрирует в электронном архиве часовые, суточные и месячные параметры: массу (объем), температуру, давление, тепловую энергию, наличие нештатных ситуаций для каждой системы теплоснабжения, ведёт календарь, учитывает время наличия и отсутствия питания, а также время безаварийной работы. Текущие и архивные параметры могут быть выведены либо на ЖК-индикатор, либо, через интерфейсы - на накопительный пульт, USB Flash накопитель, мобильный телефон с операционной системой «Андроид» и установленным соответствующим ПО, в персональный компьютер непосредственно или по линии связи. Емкость архива: для часовых значений ‐ 1488 часов (62 суток), для суточных значений - 730 суток (2 года), для месячных значений 144 месяца (12 лет).
Наименование параметра |
Количество |
Количество тепловых систем (систем водоснабжения) |
2(6) |
Количество каналов измерений расхода |
6 |
Количество каналов измерений температуры |
5 |
Количество каналов измерений давления |
6 |
Количество каналов измерений тепловой энергии в ТС |
1 |
