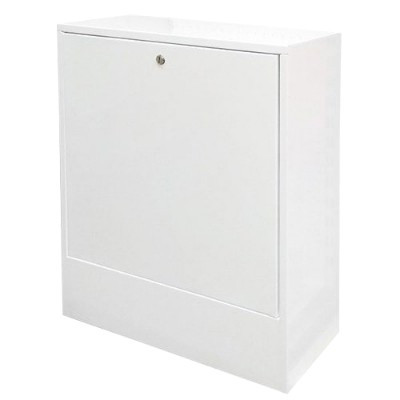

VTc.541.U ШРНУ Шкаф коллекторный пристраиваемый Увеличенная глубина
(VTc.541.U) Пристраиваемые коллекторные шкафы (распределительные шкафы) VALTEC ШРНУ предназначены для размещения в них коллекторов, коллекторных блоков, иного оборудования систем внутреннего водопровода и отопления.
Детали шкафов коллекторных VALTEC выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью цвета RAL 9016 с предварительной фосфатной подготовкой поверхности.
Установка шкафа ШРНУ – пристенная. Отличительной особенностью данной модели является съемная задняя панель с направляющими. Панель имеет возможность непосредственного крепления на стену или перегородку через круглые отверстия. После чего производится монтаж оборудования (коллекторного блока и т.п.), и только затем, сверху, на уже готовую конструкцию устанавливается корпус шкафа. Подобное исполнение шкафа упрощает установку оборудования.
Откидная дверца имеет замок, защищающий установленное в шкафу оборудование от несанкционированного доступа.
Увеличенная глубина шкафа ШРНУ (180 мм) позволяет размещать в нем габаритные узлы учета, насосы и другую арматуру.
Ширина предлагаемых моделей: ШРНУ 3 – 700 мм (8–10 коллекторных выходов), ШРНУ 4 – 850 (11–12 вых.), ШРНУ 5 – 1000 (13–16 вых.), ШРНУ 6 – 1150 (17–18 вых.), ШРНУ 7 – 1300 мм (19–20 вых.).
При установке в шкафы смесительных узлов число выходов коллектора следует принимать на 3 меньше, чем указано выше.
