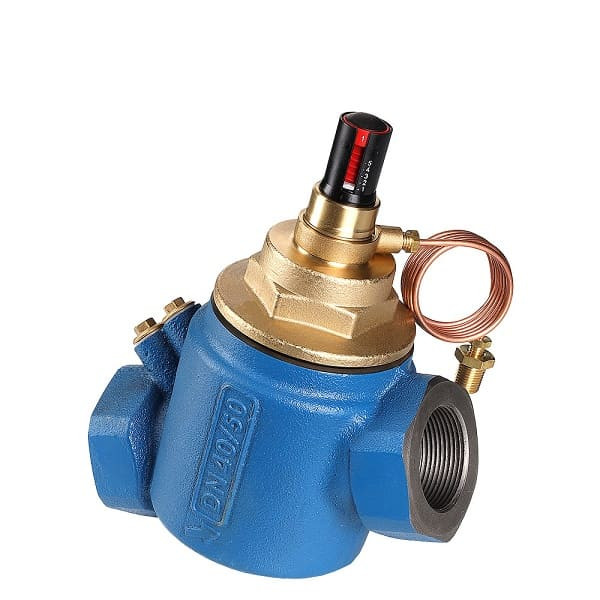

Автоматический регулятор перепада давления регулируемый с чугунным корпусом
(VT.043.D) Автоматические регуляторы перепада давления VT.043 предназначены для поддержания в динамическом режиме заданного пользователем перепада давления (ΔРн) с одновременным ограничением расхода в двухтрубных системах отопления (в том числе напольного) и охлаждения с переменным расходом.
Регуляторы позволяют поддерживать требуемый перепад давления (ΔРн) на участке между точкой до регулятора и точкой подключения импульсной трубки, тем самым ограничивая расход рабочей среды через регулируемый участок.
При совместной работе автоматического регулятора перепада давления с балансировочными клапанами VT.054 (или аналогичным) в двухтрубных системах отопления балансировочным клапаном устанавливается расчетное значение увязочного перепада давления в обслуживаемом контуре (ΔРу), а регулятором перепада давления поддерживается расчетный перепад давления по этому участку (ΔРн).
Регуляторы комплектуются медными импульсными трубками для подключения к подающему трубопроводу. Подключение импульсной трубки – резьба М8. В комплекте поставки имеется адаптер с наружной резьбой 1/4".
Для подключения к подающему трубопроводу рекомендуется использовать изделия VT.054, VT.245, VTr.092, VTr.581, VTr.240.
Примеры применения:
Картриджи регуляторов имеют вращающуюся обойму присоединительного патрубка, что позволяет располагать импульсную трубку в удобном для монтажа положении. Измерительные патрубки регуляторов заглушены резьбовыми пробками.
Автоматические регуляторы перепада давления VT.043.D имеют чугунный корпус и предназначены для систем с расходом теплоносителя от 200 до 14 000 л/ч.
