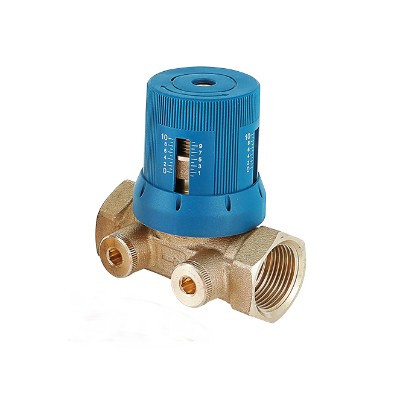

VT.042.G Запорно-регулировочный клапан

(VT.042.G) Запорно-регулировочный клапан VT.042 предназначен для создания дополнительного гидравлического сопротивления заданного значения при гидравлической увязке контуров или ветвей систем водяного отопления и водоснабжения зданий.

Клапан позволяет вручную установить проектное значение перепада давлений в соответствии с настроечным графиком или таблицей (см. технический паспорт изделия).

Основное назначение клапана – совместная работа с регулятором перепада давлений VT.041 в двухтрубных системах отопления (комплект VT.040). При этом клапаном VT.042 устанавливается расчетное значение увязочного перепада давления в обслуживаемом контуре, регулятор VТ.041 поддерживает расчетный перепад давления по контуру в целом.

Боковые патрубки клапана служат для присоединения импульсной линии регулятора VT.041 и подключения электронного прибора, измеряющего перепад давления и расход на клапане. Патрубки комплектуются латунными заглушками.

Клапан снабжен устройством фиксации настроечного положения, а также разъемным теплоизоляционным кожухом.

Клапан применяется в системах с рабочим давлением до 16 бар и максимальной температурой рабочей среды 120 °С.
