ВСЭ-М, Счетчики-Расходомеры электромагнитные
 ОПИСАНИЕ И НАЗНАЧЕНИЕ Электромагнитные счетчики воды работают на основе принципа взаимодействия протекающей по ним жидкости с магнитным полем. Жидкость проходящая через расходомер должна быть электропроводящей. Приборы ВСЭ М имеют моноблочную конструкцию и выпускаются в двух модификациях и имеют фланцевое соединение с трубопроводом:
|
ОСНОВНЫЕ ОСОБЕННОСТИ
- Применяются для измерения больших и малых объемов жидкостей
- Показания не зависят от параметров жидкости (вязкости, плотности, температуры)
- Широкий диапазон измерений
- Обладают линейной шкалой
- Отсутствием сужений и подвижных элементов
СПОСОБ УСТАНОВКИ
Электромагнитные расходомеры типа: ВСЭ-М БИ, ВСЭ-М И - монтируются в любом пространственном положении, с соблюдением условий:
- Счетчик всегда должен быть заполнен водой
- Прямые участки должны составлять 5 DN до прибора и 3 DN после
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование основных технических характеристик | Норма для счетчиков с DN |
|||||||||
15 |
25 | 32 |
40 |
50 |
80 |
100 |
150 |
200 |
||
Минимальный расход, Qmin, м3/ч |
0.015 |
0,035 | 0,05 |
0,1 |
0,15 |
0,35 |
0,6 |
1,2 |
2,5 |
|
Переходный расход, Qt1, м3/ч |
0,03 |
0,09 | 0,15 |
0,2 |
0,3 |
0,9 |
1,4 |
3,2 |
5,7 |
|
Переходный расход, Qt2, м3/ч |
0,06 |
0,17 | 0,3 |
0,45 |
0,7 |
1,8 |
2,8 |
6,5 |
11,3 |
|
Максимальный расход, Qmax, м3/ч |
6,5 |
18 | 30 |
45 |
70 |
180 |
285 |
635 |
1130 |
|
Цена одного импульса, л/имп |
1 | 10 | 100 |
1000 |
1000 |
|||||
Максимальное значение ЖК индикатора, м3 | 999 999,99 | 9 999 999,9 | 99 999 999 |
|||||||
Наименьшая цена деления, м3 | 0,01 | 0,1 | 1 |
|||||||
Присоединение к трубопроводу | фланцевое |
|||||||||
Масса, кг, не менее |
7 |
8 |
10 | 11 |
12 |
17 |
24 |
50 |
70 |
|
Межповерочный интервал | 5 лет |
|||||||||

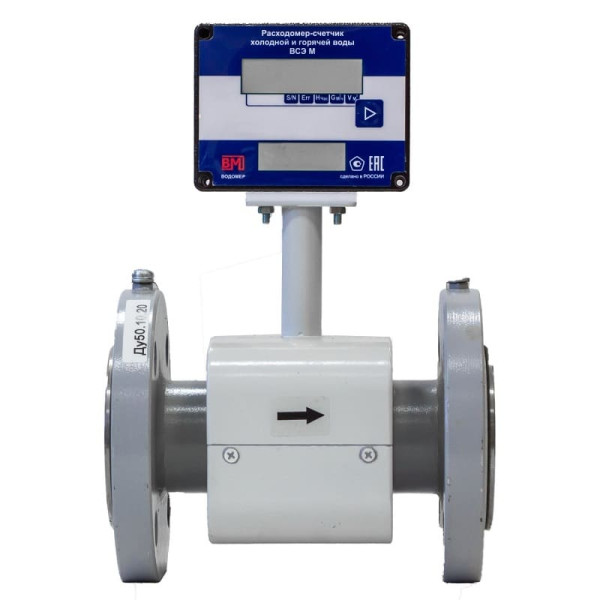

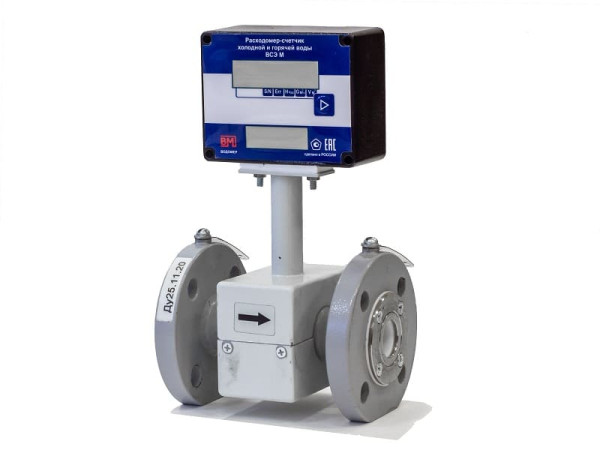

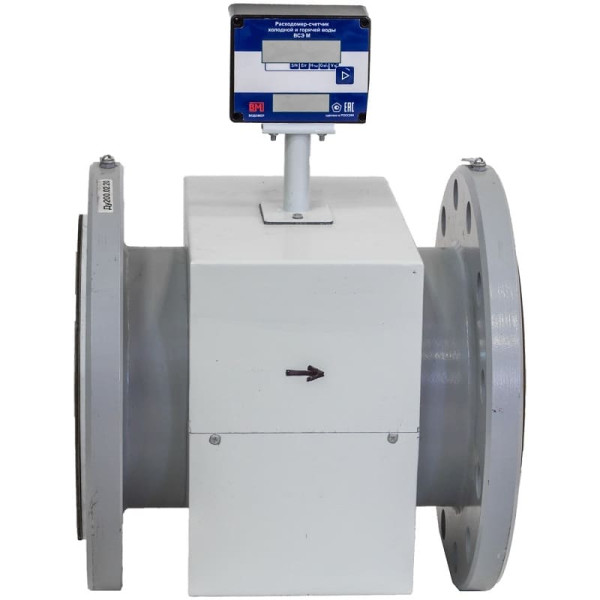

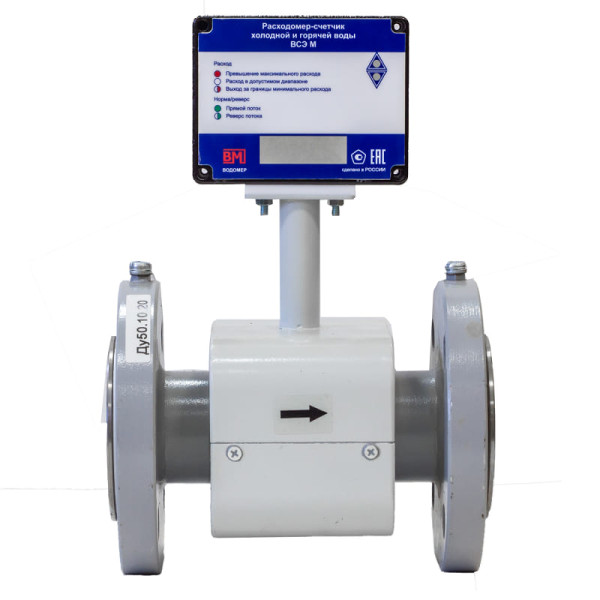

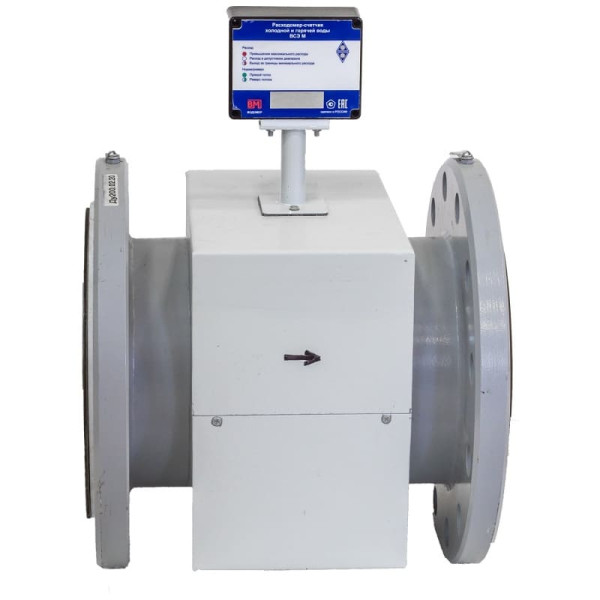

* Рассходомер ВСЭ-М включает в себя блок питания, функцию реверса, интерфейс RS485, пластины заземления и болты к ним, индикацию - 2 светодиода (ВСЭ-БИ, t +5...+150 ºС) или индикацию - ЖК -индикатор (ВСЭ-И, t +5...+70 ºС)
Пределы допускаемой относительной погрешности счетчиков:
+/- 5% - в диапазоне от Qmin до Qt1;
+/- 2% - в диапазоне от Qt1 до Qt2;
+/- 1% - в диапазоне от Qt2 до Qmax.
Средний срок службы - не менее 12 лет.
Опторазвязанные выходные сигналы расходомера - счетчика - число импульсный код, формируемый выходным каскадом типа «открытый коллектор» с параметрами:
максимальное напряжение, В…………………………..………50
максимальный ток, мА………………………………………........100
скважность импульсов…………………………………….….…..2
частота импульсов, Гц, не более…………………………..…....30
выход контроля напряжения питания, В………………….......16
ГАБАРИТНЫЕ РАЗМЕРЫ
Габаритные размеры, мм, не более |
|||||||||
DN |
15 |
25 |
32 |
40 |
50 |
80 |
100 |
150 |
200 |
D |
95 |
115 |
135 |
145 |
160 |
195 |
230 |
300 |
360 |
D1 |
65 |
85 |
100 |
110 |
125 |
160 |
190 |
250 |
310 |
L ±5 |
155 |
155 |
185 |
200 |
200 |
230 |
250 |
320 |
350 |
d |
14 |
14 |
18 |
18 |
18 |
18 |
22 |
26 |
26 |
H |
261 |
281 |
294 |
306 |
316 |
350 |
381 |
436 |
501 |
ПРЕИМУЩЕСТВА
- отсутствие движущихся частей и незначительные потери давления
- цифровой интерфейс RS485 для связи приборов с персональным компьютером для работы в системах распределенного сбора данных
- гальванически развязанные импульсные выходы для подключения к вычислителю тепловой энергии
- выход импульсов объема
- выход сигнала измерения направления потока на противоположное для использования в системах с реверсивными движением теплоносителя
- выход контроля питания расходомера для передачи информации об отсутствии питания на вычислитеть тепловой энергии
- возможность измерения расходов в обоих направлениях (системы с реверсивным движением воды)
- применимы практически в любых условиях измерения расходов воды
