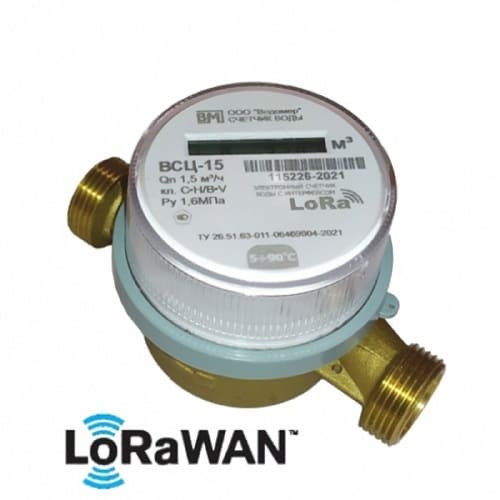

ВСЦ, Счетчик воды электронный универсальный
ОПИСАНИЕ И НАЗНАЧЕНИЕ
Цифровые счетчики воды ВСЦ одноструйные цифровые с диаметрами условного прохода DN 15, 20 - предназначены для коммерческого учета расхода холодной и горячей воды в системах водоснабжения, отвечающей требованиям, изложенным в СанПиН 1.2.3685-21, и сетевой воды, отвечающей требованиям по качеству, изложенным в СП 124.13330.2012, и протекающей в системах холодного и горячего водоснабжения при давлении до 1,6 МПа (16 кгс/см2 ) в диапазоне температур от +5 до +90 ºС.
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия счётчиков в измерении числа оборотов крыльчатого преобразователя объёма, приводимого во вращение потоком воды, проходящей через счётчик. Вода через входной патрубок счётчика поступает в крыльчатый преобразователь объёма и через выходной патрубок попадает в трубопровод. Число оборотов крыльчатого преобразователя объёма пропорционально объёму воды, прошедшему через счётчик. Электронный счётный механизм радиомодема с помощью магнитных датчиков отслеживает изменения магнитного поля. Датчики расположены на плате параллельно вращению муфты, обеспечивают перевод числа оборотов крыльчатки счётчика в объём измеренной воды в метрах кубических. Обработка полученных значений от электронного счётного механизма, формирование полученных значений в пакеты данных и передача их, выполняются микроконтроллером с технологическим программным обеспечением. Приём и передачу данных по радиоканалу обеспечивает трансивер и RF антенна. Дисплей радиомодема позволяет визуально считывать текущие показания счётчика.
ВАРИАНТЫ ИСПОЛНЕНИЯ
Счётчики выпускаются с беспроводными интерфейсами связи:
- с интерфейсом LoRaWAN (беспроводный интерфейс LoRaWan, диапазон частот – 868 МГц, мощность – 25 мВт);
- с интерфейсом NB-IoT (беспроводный интерфейс NB-IoT, стандарт сотовой связи);
- с интерфейсом W-MBUS (беспроводный интерфейс WM-Bus, стандарт EN13757).
ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1. Метрологические характеристики
Наименование параметра | Значение параметра |
|
Условный диаметр, мм |
15 |
20 |
Диапазон температур измеряемой среды счётчиков ВСЦ, ºС | от +5 до +90 |
|
Расход для счётчиков воды, м3/ч | ||
- наименьший Qmin Класс A Класс B Класс C |
0,06 0,03 0,015 |
0,10 0,05 0,025 |
- переходный Qt Класс A Класс B Класс C |
0,15 0,12 0,0225 |
0,25 0,20 0,0375 |
- номинальный Qn |
1,5 |
2,5 |
- наибольший Qmax |
3,0 |
5,0 |
Порог чувствительности, м3/ч, не более |
0,014 |
0,017 |
Потеря давления при Qmax, МПа, не более | 0,09 |
|
Пределы допускаемой относительной погрешности измерений объёма воды, %: - в диапазоне Qmin ≤ Q < Qt - в диапазоне Qt ≤ Q ≤ Qmax | ±5 ±2 |
|
Максимальное рабочее давление, МПа | 1,6 |
|
Средняя наработка на отказ, ч | 105000 |
|
Счётный механизм |
||
Дисплей | LCD |
|
Емкость счетного механизма, м3 | 99999 |
|
Наименьшая цена деления, м3 | 0,0001 |
|
Почасовой архив, сут. Прямого потока | 62 |
|
Почасовой архив, сут. Обратного потока | 62 |
|
Определение направления потока воды | Есть |
|
Активация с помощью магнита | Есть |
|
Активация с помощью потока воды | Есть |
|
Уведомление об обратном потоке | Есть |
|
Уведомление о воздействии магнитом | Есть |
|
LoRaWAN |
||
Класс устройства LoRaWAN | А |
|
Количество каналов LoRa | до 16 |
|
Рабочая частота, МГц | (KZ) (RU) (EU) |
|
Способ активации в сети LoRaWAN | OTAA |
|
Тип антенны LoRa | Внутренняя |
|
Чувствительность приемника, дБм | -137 |
|
Мощность передатчика, мВт | до 25 |
|
Скорость передачи данных, кбит/сек | 0,3...40 |
|
Дальность связи в условиях городской застройки, км | до 5 |
|
Дальность связи в условиях прямой видимости, км | до 15 |
|
Питание |
||
Ёмкость встроенной батареи, мАч | 2500 |
|
Напряжение встроенной батареи, В | 3,6 |
|
Химический состав батареи | Li-SOCl2 |
|
Срок эксплуатации без замены батареи, лет | ≥ 7 |
|
Гарантийный срок эксплуатации, месяцев | 36 |
|
Гарантированное число отправленных устройством пакетов, не менее шт. | 40 000 |
|
Таблица 2. Основные технические характеристики
Наименование характеристики | Значение |
||
Диаметр условного прохода, DN | 15 |
20 |
|
Присоединительная резьба по ГОСТ 6357-81 | 3/4 |
1 |
|
Напряжение встроенного элемента питания (литьевая батарея), В | 3,6 |
||
Емкость индикаторного устройства, м3 | 99999,9999 |
||
Наименьшая цена деления, м3 | 0,0001 |
||
Степень защиты по ГОСТ 14254-2015 | IP65 |
||
Габаритные размеры (длина х ширина х высота), мм, не более: | 110х77х80 |
130х77х80 |
|
Масса, кг, не более | 0,5 |
0,6 |
|
Диапазон температуры воды, °С | от +5 до +90 |
||
Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности воздуха, %, не более - диапазон атмосферного давление, кПа | от +5 до +55 80 % от 84,0 до 106,7 |
||
