Адаптер для датчика температуры теплосчетчика VTr.434.N/VTr.424.N

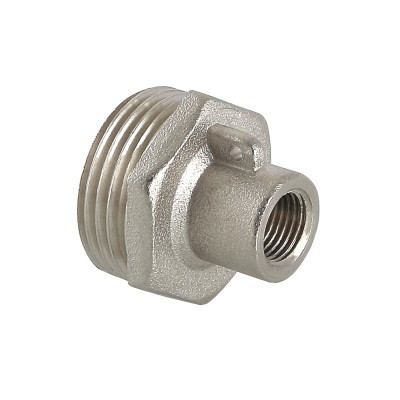

(VTr.424.N) Переходник для датчика температуры VTr.424 выпускается методом объемного горячего прессования из латуни марки CW617N c последующим никелированием. С одной стороны фитинг имеет трубную наружную резьбу диаметром 1/2, 3/4 или 1". В противоположный патрубок с внутренней метрической резьбой M10х1 может устанавливаться датчик температуры теплосчетчика VHM-T. Переходник оснащен ушком для пломбировки и может присоединяться к обычным резьбовым тройникам.

Пример применения переходника в квартирном узле учета тепловой энергии:

(VTr.424.N.D604) Переходник для подключения датчиков температуры типа DS18S20, поставляющихся в комплекте с универсальными контролерами для смесительных узлов VT.K300.0.0 и VT.K300.W.0, с гильзой диаметром 6 мм, не имеющей интегрированного резьбового элемента. С одной стороны фитинг имеет трубную наружную резьбу диаметром 1/2". Гильза датчика температуры помещается в противоположный патрубок и фиксируется прижимным винтом. Уплотнение гильзы обеспечивается прилагаемым к переходнику кольцом из EPDM.

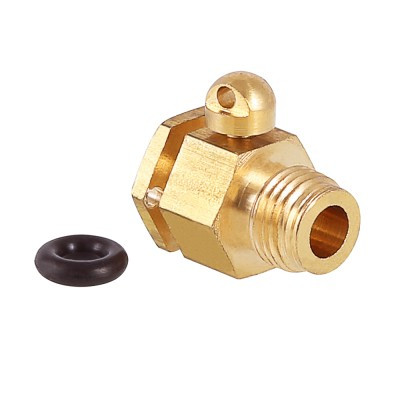

(VTr.434.N) Латунный адаптер для установки датчиков температуры квартирных теплосчетчиков с гильзой диаметром 5 мм, не имеющей интегрированного резьбового элемента, в тройники VTr.250 и шаровые краны VT.247, оснащенные специальным патрубком с внутренней резьбой М10. Гильза датчика температуры помещается в адаптер и фиксируется прижимным винтом. В головке винта предусмотрено отверстие для возможности установки пломбы. Уплотнение гильзы обеспечивается прилагаемым к адаптеру кольцом из EPDM.
